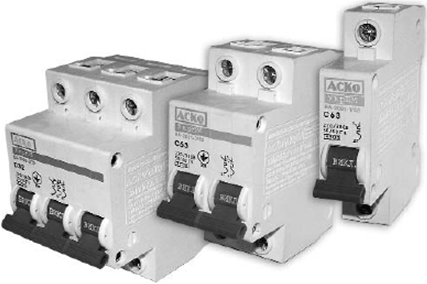

Автоматический выключатель УКРЕМ ВА-2001 1р 16А АсКо

116.72 грн.
Артикул:  A0010010020
На складе: да
Кол-во:

"За годину можна встигнути більше, ніж за ціле життя" - шведська мудрість

Монтаж: на планке Din в электрических распределительных щитах

Исполнение: модульное устройство

Номинальное напряжение коммутации: 220 В, 50 Гц

Номинальный ток: 16А

Коммутационная износостойкость: 6000 циклов

Количество полюсов: 1

Предельная коммутационная способность: 6 кА

Время срабатывания электромагнитной защиты: не более 0.1 с

Автоматический выключатель выгодно здесь купить с доставкой в Велика Лепетиха Велика Михайлівка, крім того автоматичний вимикач вигідно купити тут з доставкою у Великий Бурлук Веселе

Однополюсні автоматичні вимикачі УкрЕМ ВА-2001

Область застосування однополюсних автоматичних вимикачів УкрЕМ ВА-2001:

Однополюсні автоматичні вимикачі УкрЕМ ВА-2001 призначені для захисту низьковольтних електричних ланцюгів від тривалих струмових перевантажень і струмів короткого замикання, а також для оперативних комутацій електричних ланцюгів.

Однополюсні автоматичні вимикачі УкрЕМ ВА-2001 відповідають ДСТУ 3025-96, ГОСТ 30325-95, МЕК 898-87.

Монтаж: на планці Din в електричних розподільних щитах

Виконання: модульний пристрій

Номінальна напруга комутації: 220 В, 50 Гц

Номінальний струм: 16А

Комутаційна зносостійкість: 6000 циклів

Кількість полюсів: 1

Гранична комутаційна здатність: 6 кА

Автоматический выключатель УКРЕМ ВА-2001 1р 16А АсКо модульный на din-рейку онополюсний автоматичний вимикач ціна купити Київ

БЕЗКОШТОВНА ДОСТАВКА ТОВАРУ В МЕЖАХ КИЄВА

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ - ПЕРЕЗВОНИТЕ НАМ 050-658-37-46, И НАШИ МЕНЕДЖЕРЫ ОПЕРАТИВНО ПОДБЕРУТ НУЖНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ, СДЕЛАЮТ РЕЗЕРВ ТОВАРА И ОТПРАВЯТ ВАМ УВЕДОМЛЕНИЕ

Перейти к заказу автоматического выключателя - автомата на ток 16А напряжение 220В

Выбор и  применение автоматических выключателей

            Автоматические выключатели обеспечивают защиту электрических устройств от перегрузки (превышение значения номинального тока) или короткого замыкания. Поэтому автоматические выключатели должны выбираться исходя их характеристик электроустановок и электропроводки, размыкающей способности выключателей, значения номинального тока и характеристики отключения.

            Размыкающая способность автоматических выключателей должна соответствовать значению тока короткого замыкания в начале защищаемого участка цепи. При последовательном включении автоматических выключателей допускается использование устройства с низким значением номинального условного тока короткого замыкания, если до него (ближе к источнику питания) установлен автоматический выключатель с током уставки мгновенного размыкателя ниже, чем у последующих устройств.

            Номинальные токи автоматических выключателей выбираются так, чтобы их значения были как можно ближе к расчетным значения тока защищаемых цепей или номинальным токам электрооборудования.

            Характеристики отключения автоматических выключателей определяются с учетом того, что кратковременные перегрузки, вызванные пусковыми токами, не должны вызывать их срабатывания. Кроме того, при подборе автоматических выключателей следует учитывать, что они должны иметь минимальное время отключения в случае возникновения короткого замыкания на конце защищаемой цепи.

            Прежде всего, необходимо определить максимальное и минимальное значение тока короткого замыкания. Максимальный ток короткого замыкания определяется исходя из условия, когда замыкание происходит непосредственно на контактах (зажимах) автоматического выключателя. Для расчета значения тока короткого замыкания в этом случае необходимо знать параметры питающей сети до места установки автоматического выключателя. Минимальный ток определяется из условия, когда замыкание происходит в самом дальнем участке защищаемой цепи. Это замыкание может произойти между фазными и нулевым рабочим проводниками (сети с заземленной нейтралью), а также между двумя фазными проводниками (сети с изолированной нейтралью).

            Для упрощенного расчета минимального тока короткого замыкания исходят из того, что сопротивление проводников в результате нагрева увеличивается на 50% от номинального и напряжение источника питания снижается до 80%.   Следовательно, для случая замыкания между фазными проводниками значение тока короткого замыкания будет составлять:

I = ( 0.8 x U ) / (1.5 x ρ x ( 2 x L / S )), где

            I – ток короткого замыкания (А),

            U – фазное напряжение источника (В),

            ρ – удельное электрическое сопротивление жилы кабеля (Ом x мм² / м)

                        для меди ρ = 0.018 Ом x мм² / м,

                        для алюминия ρ = 0.027 Ом x мм² / м,

            L – длина защищаемой электропроводки (м),

            S – площадь поперечного сечения жилы кабеля (мм²).

При замыкании между нулевым рабочим и фазным проводниками значение тока короткого замыкания будет определяться выражением: закон ома закон ома закон ома закон ома закон ома закон ома

I = ( 0.8 x Un ) / (1.5 x ρ x (( 1 + m ) x L ) / S ), где

            Un – номинальное напряжение между фазой и нейтралью (В),

            m – соотношение между сопротивлениями нулевого рабочего и фазного проводников (или соотношения площадей поперечного сечения проводников, если они изготовлены из одного материала).

            Значение тока короткого замыкания служит для подбора автоматического выключателя по величине номинального условного тока короткого замыкания, которая должна быть не меньше расчетной.
