Устройство защитного отключения (УЗО) – описание, принцип
действия, способ подключения, конструкция.
Действие УЗО
дифференциального типа основано на применении электромагнитного векторного
суммарного токов – дифференциального трансформаторного тока, который наиболее
эффективно (с минимальной погрешностью) сравнивает текущие значения двух и
более токов по амплитуде и фазе. Суммарный магнитный поток в сердечнике,
пропорциональный разности токов в проводниках, являющихся первичными обмотками
трансформатора, наводит во вторичной обмотке трансформатора тока
соответствующую электродвижущую силу
(ЭДС), под действием которой в цепи вторичной обмотки возникает ток,
пропорциональный разности первичных токов.
Магнитный сердечник
трансформатора тока электромеханического УЗО должен обладать высокой
чувствительностью, линейной характеристикой намагничивания, температурной и
временной стабильностью, поэтому изготавливается из высококачественного
аморфного железа.

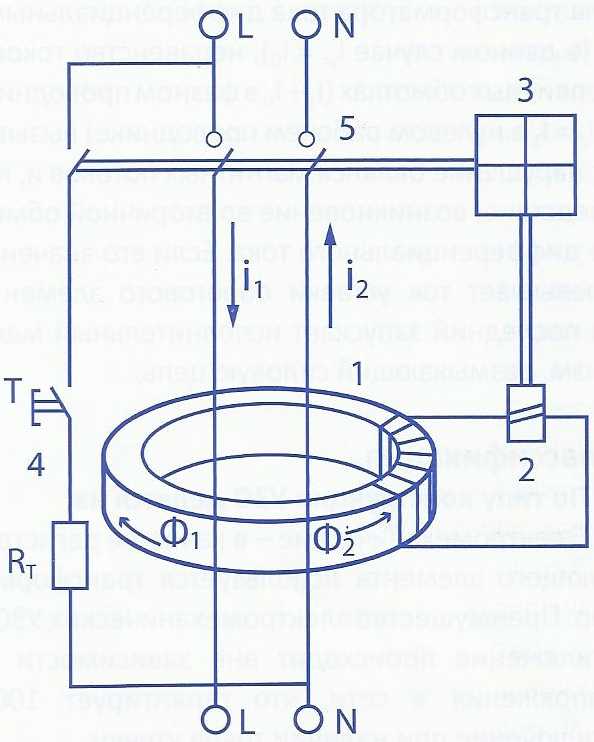

Основные блоки УЗО
представлены на структурной схеме:
- дифференциальный трансформатор;
- пусковой (пороговый) элемент (выполняется, как
правило, на чувствительных магнитоэлектрических реле прямого действия или
электронных компонентах);
- исполнительный механизм (включает в себя силовую
контактную группу с механизмом привода);
- цепь тестирования;
- силовые контакты.
