Щит управления заградительными огнями IP54 (ЩУ-СС уличного наружного исполнения)

Щит блок шкаф управления освещением заградительными огнями светильниками зом сом уличного наружного исполнения ip54 степень защиты управление огнями гарантированное питание купить Киев цена
42,358.90 грн.
Артикул:  щусс-54
На складе: да
Вес продукта: 50000 g
Кол-во:

блок управления сом блок управления сом блок управления сом

ЩИТ УПРАВЛЕНИЯ СИГНАЛЬНЫМИ СВЕТИЛЬНИКАМИ УЛИЧНОГО НАРУЖНОГО ИСПОЛНЕНИЯ

(ЩУ-СС-IP54)


Назначение:

ЩУ-СС (прибор, блок управления заградительными огнями) предназначен для обозначения высотных объектов (препятствий) представляющих опасность передвижению воздушного транспорта (телекоммуникационные башни, ретрансляционные мачты, крановые установки, высотные сооружения и дома, дымоходные трубы т. д.).

Все элементы прибора сертифицированы официальными органами Украины, сертификаты прилагаются.

шкаф управления заградительными огнями шкаф управления освещением шкаф управления освещением шкаф управления освещением шкаф управления освещением шкаф управления освещением

Функциональные возможности :

Прибор – это полностью автоматическое и автономное устройство, которое объединяет в себе четыре функции: стабилизатор напряжения, устройство защиты, сетевой фильтр, источник резервного питания, который работает от внутренних аккумуляторных батарей.

Прибор спроектирован и рассчитан на эксплуатацию при низком качестве электроэнергии и решает проблему с временным отключением энергопитания. При отключении переменного напряжения 220В, 50Гц, прибор автоматически переходит в режим работы от собственных батарей и продолжает подавать на выход =48В +/-10% до тех пор, пока батареи не будут полностью разряжены. В случае восстановления сетевого электропитания прибор автоматически переключится на питание от сети и начнет зарядку аккумуляторных батарей.

Система аппаратных средств собрана на одном микропроцессоре.

Светодиодный дисплей отображает основные показатели работоспособности устройства, состояние батареи, также звуковые сигналы оповещают о переключении устройства на работу от батарей, о низком заряде, или о повышенном, пониженном напряжении центрального питания. В приборе использованы качественные аккумуляторные батареи с высоким показателем количества циклов заряд-разряд.



В системе используются светодиодные модули с повышенным сроком работы и низкими затратами на эксплуатацию и обслуживание.

Прибор обеспечивает работу сигнальных (заградительных) огней при полном отсутствии питания на объекте посредством установленных источника бесперебойного питания и аккумуляторной батареи.

Прибор снабжен комплексом защиты – стабилизация напряжения, базовая защита от помех, защита от перенапряжения, микропроцессорный контроль заряда и разряда аккумуляторной батареи и включения резервного питания, защита от короткого замыкания, в приборе предусмотрена собственная система термостабилизации.

Прибор работает в полностью автоматическом режиме, регулировок и настроек не требует.



Структурная схема щита управления сигнальными светильниками уличного наружного исполнения:

жает подавать на выход =48В +/-10% до тех пор, пока батареи не будут полностью разряжены. В случае восстановления сетевого электропитания прибор автоматически переключится на питание от сети и начнет зарядку аккумуляторных батарей.    Система аппаратных средств собрана на одном микропроцессоре.    Светодиодный дисплей отображает основные показатели работоспособности устройства, состояние батареи, также звуковые сигналы оповещают о переключении устройства на работу от батарей, о низком заряде, или о повышенном, пониженном напряжении центрального питания. В приборе использованы качественные аккумуляторные батареи с высоким показателем количества циклов заряд-разряд.         В системе используются светодиодные модули с повышенным сроком работы и низкими затратами на эксплуатацию и обслуживание.    Прибор обеспечивает работу сигнальных (заградительных) огней при полном отсутствии питания на объекте посредством установленных источника бесперебойного питания и аккумуляторной батареи.    Прибор снабжен комплексом защиты – стабилизация напряжения, базовая защита от помех, защита от перенапряжения, микропроцессорный контроль заряда и разряда аккумуляторной батареи и включения резервного питания, защита от короткого замыкания, в приборе предусмотрена собственная система термостабилизации.    Прибор работает в полностью автоматическом рСтруктурная схема щита управления сигнальными светильниками уличного наружного исполнения



Характеристики:

Сответствует ДСТУ EN 60598-2:2002, ДСТУ EN 60598-1:2002;

Шкаф настенного исполнения ВхШхГ   450х650х240;

Масса не более 50 кг;

Степень защиты устройства – IP54  по ГОСТ 14254 – 96.

Количество входящих цепей – 1, количество выходных цепей – 1;

Номинальное рабочее напряжение питания – однофазное  220 В, частота 50 Гц;

Номинальное рабочее напряжение нагрузки – 48 В постоянного тока;

Герметизированные аккумуляторные батареи 12В, общей емкостью 80А/ч;

Время работы от резервного источника питания – не менее 24 часов.

Количество подключаемых сигнальных светильников до 6шт.

Изделие сохраняет работоспособность при отклонениях рабочего напряжения от минус 15% до плюс 10%  и частоты от минус 2%  до плюс 2% от номинального значения;

Автономное питание = 48В плюс/минус 10% (постоянного тока).

Система предназначена для круглосуточной работы под нагрузкой, которая при необходимости (монтаж, обслуживание, ремонт и т. п.) может быть отключена.



Условия эксплуатации:

ЩУ-СС предназначен для эксплуатации вне помещений под навесом при температуре окружающего воздуха от - 20 до + 40 ° С, на высоте не более 2000 м над уровнем моря и при отсутствии в окружающей среде агрессивных примесей, вызывающих коррозию. Прибор необходимо устанавливать вертикально (используя крепежные элементы, которые поставляются в комплекте). Сверху и снизу прибора необходимо обеспечить естественный приток воздуха, т. к. прибор излучает тепло и снабжен вентилятором. Возможность работы прибора на открытом воздухе (вне помещений, под навесом) обеспечивается собственной системой термостабилизации, позволяющей поддерживать нормальное функционирование всех элементов прибора даже при низкой (до - 20 ° С) и высокой (до + 40 ° С) наружной температуре.

Запрещается использовать прибор в таких условиях: в которых находится легковоспламеняющийся газ; при температуре свыше + 40 ° С и менее - 20 ° С; в местах вибрации.



Указания по технике безопасности:

Обслуживание и монтаж сигнальных светильников и щита управления сигнальными светильниками необходимо проводить в соответствии с «Правилами по эксплуатации электроустановок потребителями».

Не включать сигнальные светильники и щит управления сигнальными светильниками без надежного заземления.

Монтаж и обслуживание проводится только после отключения напряжения и выключения  нагрузки.

ВНИМАНИЕ – Важно не забывать о том, что прибор имеет встроенный преобразователь напряжения с 12В постоянного тока на 220В переменного тока, который при наличии заряда на аккумуляторной батарее представляет опасность для жизни человека даже при отключенном питании прибора от сети 220В.

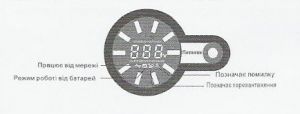

Панель контроля состояния: находится внутри прибора (необходимо открыть мет. дверь).

Панель контроля состояния щита управления заградительными огнями IP54 (ЩУ-СС уличного наружного исполнения)



Включение:

При включении, корпус блока с индикацией открывать запрещается, управление осуществляется через панель контроля состояния.

Подключить через клемную колодку (поставляется в комплекте) нагрузку – сигнальные светильники (полярность подключения значения не имеет).

Подключить ЩУ-СС к питанию (черная вилка), прибор запускается автоматически, если прибор не запустился – нажмите на панели контроля состояния кнопку “I/O”.

Выключение прибора осуществляется на панели контроля состояния нажатием и удержанием 2-3с кнопки “ I/O ”.

Включение завершено, после полного заряда батареи (до 8 часов), ЩУ-СС готов к работе.

После включения прибора  происходит автоматическое тестирование состояния батарей, автоматическая регулировка входного напряжения, корректируется заниженное и завышенное напряжения, обеспечивая для батареи необходимое равномерное напряжение для ее заряда, увеличивая срок ее службы.

Защита от скачков напряжения – прибор фильтрует входящее напряжение, защищая светильники от повреждений.



Обслуживание: при нормальных условиях транспортировки, установки и подключении – прибор является необслуживаемым. Срок эксплуатации батареи составляет до шести лет в зависимости от количества циклов заряд-разряд и от рабочей температуры.

Замену и обслуживание батареи должен выполнять квалифицированный персонал.

При неиспользовании устройства, батареи необходимо заряжать один раз в три месяца.

ВНИМАНИЕ - Избегайте короткого замыкания, чтобы не повредить прибор.



БЕЗКОШТОВНА ДОСТАВКА ТОВАРУ В МЕЖАХ КИЄВА

ЕСЛИ С ЗАКАЗОМ ВОЗНИКЛИ ВОПРОСЫ - ПЕРЕЗВОНИТЕ НАМ 050-658-37-46, И НАШИ МЕНЕДЖЕРЫ ОПЕРАТИВНО ПОДБЕРУТ УЛИЧНЫЙ ЩИТ УПРАВЛЕНИЯ ДЛЯ ЗАГРАДИТЕЛЬНОГО ОГНЯ (ЗОМ, ЗОЛ, СОМ), СДЕЛАЮТ РЕЗЕРВ ТОВАРА И ОТПРАВЯТ ВАМ УВЕДОМЛЕНИЕ

Перейти к заказу уличного щита управления для заградительного огня красного





ЩАФА УПРАВЛІННЯ СИГНАЛЬНИМИ СВІТИЛЬНИКАМИ ВУЛИЧНИЙ ЗОВНІШНЬОГО ВИКОНАННЯ (ШУ-СС-IP54)

Призначення:

ШУ-СС (прилад) призначений для позначення висотних об'єктів (перешкод) становлять небезпеку пересуванню повітряного транспорту (телекомунікаційні вежі, ретрансляційні щогли, кранові установки, висотні споруди і будинки, димохідні труби тощо.). Всі елементи приладу сертифіковані офіційними органами України, сертифікати додаються.



Функціональні можливості:

Прилад - це повністю автоматичне і автономний пристрій, який об'єднує в собі чотири функції: стабілізатор напруги, пристрій захисту, мережевий фільтр, джерело резервного живлення, який працює від внутрішніх акумуляторних батарей. Прилад спроектований і розрахований на експлуатацію при низькій якості електроенергії і вирішує проблему з тимчасовим відключенням енергоживлення. При відключенні змінної напруги 220В, 50Гц, прилад автоматично переходить в режим роботи від власних батарей і продовжує подавати на вихід = 48В +/- 10% до тих пір, поки батареї не будуть повністю розряджені. У разі відновлення мережевого електроживлення прилад автоматично переключиться на живлення від мережі і почне зарядку акумуляторних батарей. Система апаратних засобів зібрана на одному мікропроцесорі. Світлодіодний дисплей відображає основні показники працездатності пристрою, стан батареї, також звукові сигнали сповіщають про переключення пристрою на роботу від батарей, про низький заряд, або про підвищений, зниженій напрузі центрального харчування. У приладі використані якісні акумуляторні батареї з високим показником кількості циклів заряд-розряд.



У системі використовуються світлодіодні модулі з підвищеним терміном роботи і низькими витратами на експлуатацію і обслуговування. Прилад забезпечує роботу сигнальних (загороджувальних) вогнів при повній відсутності живлення на об'єкті за допомогою встановлених джерела безперебійного живлення і акумуляторної батареї. Прилад забезпечений комплексом захисту - стабілізація напруги, базовий захист від перешкод, захист від перенапруги, мікропроцесорний контроль заряду і розряду акумуляторної батареї і включення резервного живлення, захист від короткого замикання, в приладі передбачена власна система термостабілізації. Прилад працює в повністю автоматичному режимі, регулювань і налаштувань не вимагає.



Структурна схема щита управління сигнальними світильниками вуличного зовнішнього виконання:

Структурна схема щита управління сигнальними світильниками вуличного зовнішнього виконання



Характеристики:

Відповідає ДСТУ EN 60598-2: 2002, ДСТУ EN 60598-1: 2002;

Шафа настінного виконання ВхШхГ 450х650х240;

Маса не більше 50 кг;

Ступінь захисту пристрою - IP54 по ГОСТ 14254 - 96.

Кількість вхідних ланцюгів - 1, кількість вихідних ланцюгів - 1;

Номінальна робоча напруга живлення - однофазна 220 В, частота 50 Гц;

Номінальна робоча напруга навантаження - 48 В постійного струму;

Герметизовані акумуляторні батареї 12В, загальною ємністю 80А / ч;

Час роботи від резервного джерела живлення - не менше 24 годин.

Кількість підключаються сигнальних світильників до 6шт.

Виріб зберігає працездатність при відхиленнях робочої напруги від мінус 15% до плюс 10% і частоти від мінус 2% до плюс 2% від номінального значення;

Автономне живлення = 48В плюс / мінус 10% (постійного струму).

Система призначена для цілодобової роботи під навантаженням, яка при необхідності (монтаж, обслуговування, ремонт і т. д.) може бути відключена.



Умови експлуатації:

ШУ-СС призначений для експлуатації поза приміщеннями під навісом при температурі навколишнього повітря від - 20 до + 40 ° С, на висоті не більше 2000 м над рівнем моря і за відсутності в навколишньому середовищі агресивних домішок, що викликають корозію. Прилад необхідно встановлювати вертикально (використовуючи кріпильні елементи, які поставляються в комплекті). Зверху і знизу приладу необхідно забезпечити природний приплив повітря, т. К. Прилад випромінює тепло і забезпечений вентилятором. Можливість роботи приладу на відкритому повітрі (поза приміщеннями, під навісом) забезпечується власною системою термостабілізації, що дозволяє підтримувати нормальне функціонування всіх елементів приладу навіть при низькій (до - 20 ° С) і високою (до + 40 ° С) зовнішній температурі.

Забороняється використовувати прилад в таких умовах: у яких знаходиться легкозаймистий газ; при температурі понад + 40 ° С і менше - 20 ° С; в місцях вібрації.



Вказівки з техніки безпеки:

Обслуговування та монтаж сигнальних світильників і щита управління сигнальними світильниками необхідно проводити відповідно до «Правил з експлуатації електроустановок споживачами». Не включати сигнальні світильники і шафу управління сигнальними світильниками без надійного заземлення. Монтаж і обслуговування проводиться тільки після відключення напруги і виключення навантаження.

УВАГА - Важливо не забувати про те, що прилад має вбудований перетворювач напруги з 12В постійного струму на 220В змінного струму, який при наявності заряду на акумуляторної батареї становить небезпеку для життя людини навіть при відключеному харчуванні приладу від мережі 220В.



Панель контролю стану: знаходиться всередині приладу (необхідно відкрити металеві двері).

Панель контролю стану ЩАФИ УПРАВЛІННЯ СИГНАЛЬНИМИ СВІТИЛЬНИКАМИ ВУЛИЧНА ЗОВНІШНЬОГО ВИКОНАННЯ (ШУ-СС-IP54) купити Київ ціна



Включення:

При включенні, корпус блоку з індикацією відкривати забороняється, керування здійснюється через панель контролю стану.

Підключити через клемну колодку (поставляється в комплекті) навантаження - сигнальні світильники (полярність підключення значення не має).

Підключити ШУ-СС до живлення (чорна вилка), прилад запускається автоматично, якщо пристрій не запустився - натисніть на панелі контролю стану кнопку "I / O".

Вимкнення приладу здійснюється на панелі контролю стану потримавши 2-3с кнопки "I / O". Включення завершено, після повного заряду батареї (до 8 годин), ШУ-СС готовий до роботи. Після включення приладу відбувається автоматичне тестування стану батарей, автоматичне регулювання вхідної напруги, коригується занижене і завищене напруги, забезпечуючи для батареї необхідне рівномірне напруга для її заряду, збільшуючи термін її служби. Захист від стрибків напруги - прилад фільтрує вхідне напруга, захищаючи світильники від пошкоджень.



Обслуговування: за нормальних умов транспортування, установки та підключенні - прилад є необслуговуваним. Термін експлуатації батареї становить до шести років в залежності від кількості циклів заряд-розряд і від робочої температури. Заміну і обслуговування батареї повинен виконувати кваліфікований персонал. При невикористанні пристрою, батареї необхідно заряджати один раз в три місяці.

УВАГА - Уникайте короткого замикання, щоб не пошкодити прилад.
