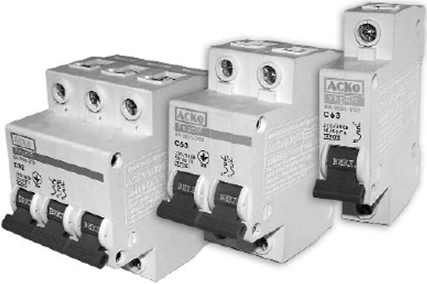

Автоматический выключатель УКРЕМ ВА-2001 1р 25А АсКо

51.19 грн.
Артикул:  A0010010022
На складе: да
Кол-во:

"Хто не любить робити, любить пліткувати" - шведська мудрість

Монтаж: на планке Din в электрических распределительных щитах

Исполнение: модульное устройство

Номинальное напряжение коммутации: 220 В, 50 Гц

Номинальный ток: 25А

Коммутационная износостойкость: 6000 циклов

Количество полюсов: 1

Предельная коммутационная способность: 6 кА

Время срабатывания электромагнитной защиты: не более 0.1 с

Автоматический выключатель выгодно здесь купить с доставкой в Вовчанськ Вознесенськ Волноваха Воловець, крім того автоматичний вимикач вигідно купити тут з доставкою у Володарка Володарське Володимир-Волинський

Однополюсний автоматичний вимикач 25А УкрЕМ ВА-2001



Область застосування однополюсного автоматичного вимикача 25А УкрЕМ ВА-2001:

Однополюсний автоматичний вимикач 25А УкрЕМ ВА-2001 призначений для захисту низьковольтних електричних ланцюгів від тривалих струмових перевантажень і струмів короткого замикання, а також для оперативних комутацій електричних ланцюгів.

Однополюсний автоматичний вимикач 25А УкрЕМ ВА-2001 відповідає ДСТУ 3025-96, ГОСТ 30325-95, МЕК 898-87.

Монтаж: на планці Din в електричних розподільних щитах

Виконання: модульний пристрій

Номінальна напруга комутації: 220 В, 50 Гц

Номінальний струм: 25А

Комутаційна зносостійкість: 6000 циклів

Кількість полюсів: 1

Гранична комутаційна здатність: 6 кА

Час спрацювання електромагнітного захисту: не більше 0.1 с

онополюсний автоматичний вимикач ціна купити Київ

Автоматический выключатель УКРЕМ ВА-2001 1р 25А АсКо модульный на din-рейку онополюсний автоматичний вимикач ціна купити Київ

БЕЗКОШТОВНА ДОСТАВКА ТОВАРУ В МЕЖАХ КИЄВА

ЕСЛИ ВАМ НУЖНА КОНСУЛЬТАЦИЯ - ПЕРЕЗВОНИТЕ НАМ 050-658-37-46, И НАШИ МЕНЕДЖЕРЫ ОПЕРАТИВНО ПОДБЕРУТ НУЖНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ, СДЕЛАЮТ РЕЗЕРВ ТОВАРА И ОТПРАВЯТ ВАМ УВЕДОМЛЕНИЕ

Перейти к заказу автоматического выключателя - автомата на ток 25А напряжение 220В

Вибір і застосування автоматичних вимикачів

            Автоматичні вимикачі забезпечують захист електричних пристроїв від перевантаження (перевищення значення номінального струму) або короткого замикання. Тому автоматичні вимикачі повинні вибиратися виходячи з характеристик електроустановок та електропроводки, розмикючої здатності вимикачів, значення номінального струму і характеристики відключення.

            Розмикаюча здатність автоматичних вимикачів повинна відповідати значенню струму короткого замикання на початку ділянки ланцюга, який захищається. При послідовному включенні автоматичних вимикачів допускається використання пристроїв з низьким значенням номінального умовного струму короткого замикання, якщо до нього (ближче до джерела живлення) встановлено автоматичний вимикач зі струмом уставки миттєвого розмикання нижче, ніж у подальших пристроїв.

            Номінальні струми автоматичних вимикачів вибираються так, щоб їх значення були якомога ближче до розрахункового значення струму ланцюга, який захищається або номінальних струмів електрообладнання.

            Характеристики відключення автоматичних вимикачів визначаються з урахуванням того, що короткочасні перевантаження, викликані пусковими струмами, не повинні викликати їх спрацювання. Крім того, при підборі автоматичних вимикачів слід враховувати, що вони повинні мати мінімальний час відключення у разі виникнення короткого замикання на кінці захищеного ланцюга.

            Насамперед, необхідно визначити максимальний і мінімальний значення струму короткого замикання. Максимальний струм короткого замикання визначається виходячи з умови, коли замикання відбувається безпосередньо на контактах (затискачах) автоматичного вимикача. Для розрахунку значення струму короткого замикання в цьому випадку необхідно знати параметри мережі живлення до місця установки автоматичного вимикача. Мінімальний струм визначається з умови, коли замикання відбувається в найдальшому ділянці захищеного ланцюга. Це замикання може відбутися між фазними і нульовим робочим провідниками (мережі з заземленою нейтраллю), а також між двома фазними провідниками (мережі з ізольованою нейтраллю).

            Для спрощеного розрахунку мінімального струму короткого замикання виходять з того, що опір провідників у результаті нагрівання збільшується на 50% від номінального і напруга джерела живлення знижується до 80%. Отже, для випадку замикання між фазними провідниками значення струму короткого замикання становитиме:

I = (0.8 x U) / (1.5 x ρ x (2 x L / S)), де

         I - струм короткого замикання (А),

         U - фазна напруга джерела (В),

         ρ - питомий електричний опір жили кабелю (Ом x мм² / м)

                   для міді ρ = 0.018 Ом x мм² / м,

                   для алюмінію ρ = 0.027 Ом x мм² / м,

         L - довжина захищається електропроводки (м),

         S - площа поперечного перерізу жили кабелю (мм²).

            При замиканні між нульовим робочим та фазним провідниками значення струму короткого замикання буде визначатися виразом:

I = (0.8 x Un) / (1.5 x ρ x ((1 + m) x L) / S), де

         Un - номінальна напруга між фазою і нейтраллю (В),

         m - співвідношення між опорами нульового робочого та фазного провідників       (або співвідношення площ поперечного перерізу провідників, якщо вони       виготовлені з одного матеріалу).

            Значення струму короткого замикання служить для підбору автоматичного вимикача за величиною номінального умовного струму короткого замикання, яка повинна бути не менше розрахункової.
